导轨式电表可分为单相导轨式电表和三相三相导轨式电表，单相一般家用，三相一般在工厂或负载比较大的环境中用。一般的单相电表有6个孔，其中两个小孔用于通讯，三相表孔数更多。在低电压、小电流（100安以下）的情况下，电能表可直接接入电路进行测量。在高电压或大电流的情况下，电能表不能直接接入线路，需配合电压互感器或电流互感器使用。
一、电表正确接法及电表接线图

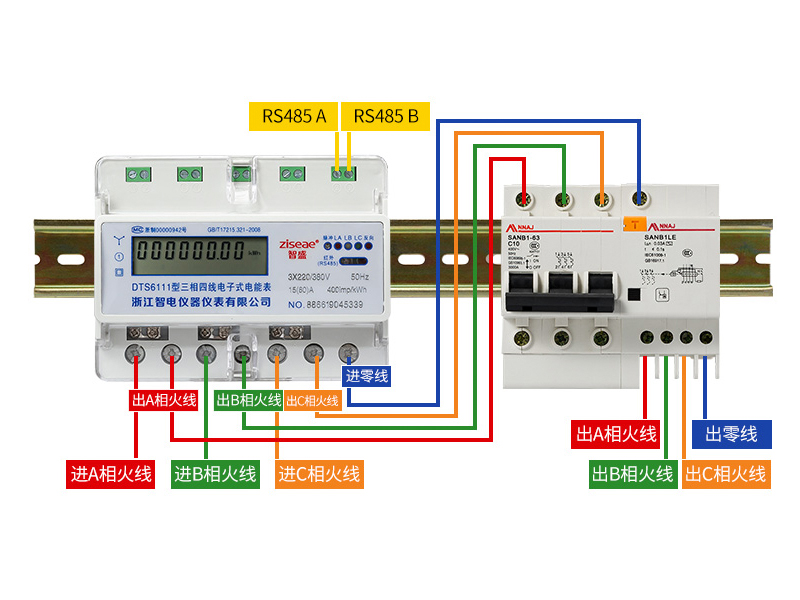

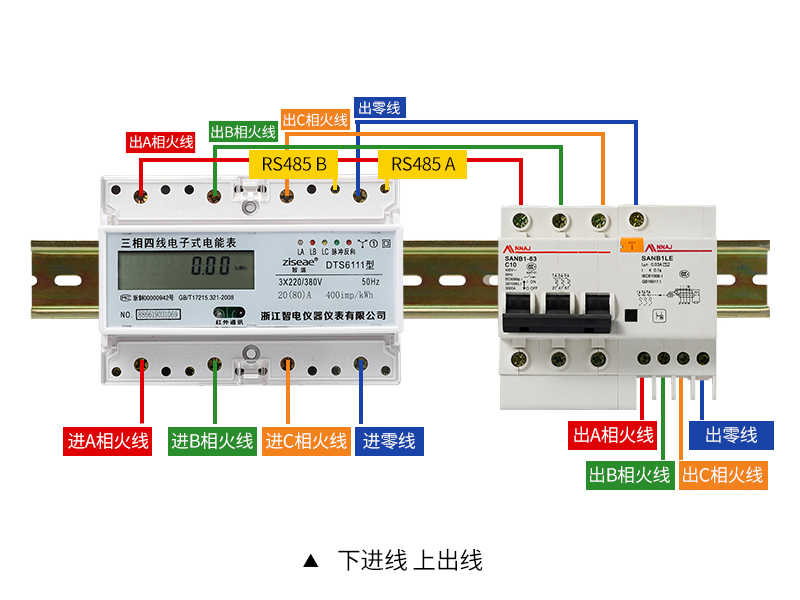

1、导轨式三相四线电表直接接入式接线图
三相四线电表直接接入式接线图如上图所示。
导轨式三相四线制是指有A、B、C、N，其中，N线是中线，也叫零线。N线是为了从380V相间电压中获得220V线间电压而设的，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。

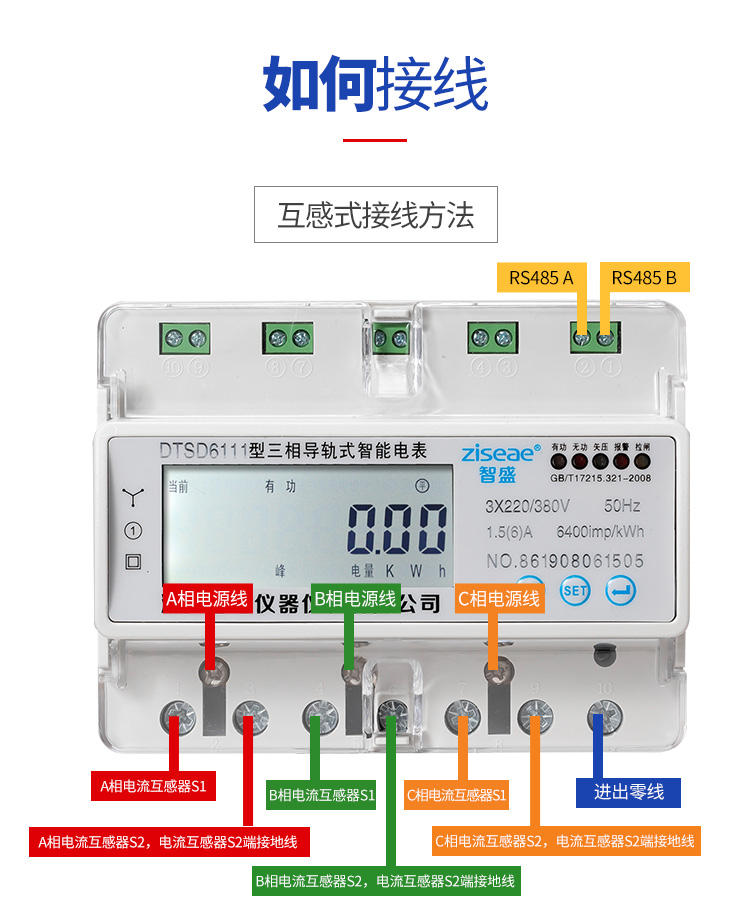

2、导轨式三相四线电表经电流互感器接线图
三相四线电表经电流互感器接线图如上图所示。
二、电表的接法错误会导致哪些后果？
电能表错接线的主要表现为：电能表反转、不转、转速变慢等情况，导致电表误接线的原因是多方面的，具体如下：
1、电流互感器极性接反
三相表的电流互感器极性接反，会造成计量电表反向转动，电度计量不是累加，而是相减。
2、三相表相位接错
三相表相位接错会造成逆相序，对计量影响不大，但会导致电表报警。
